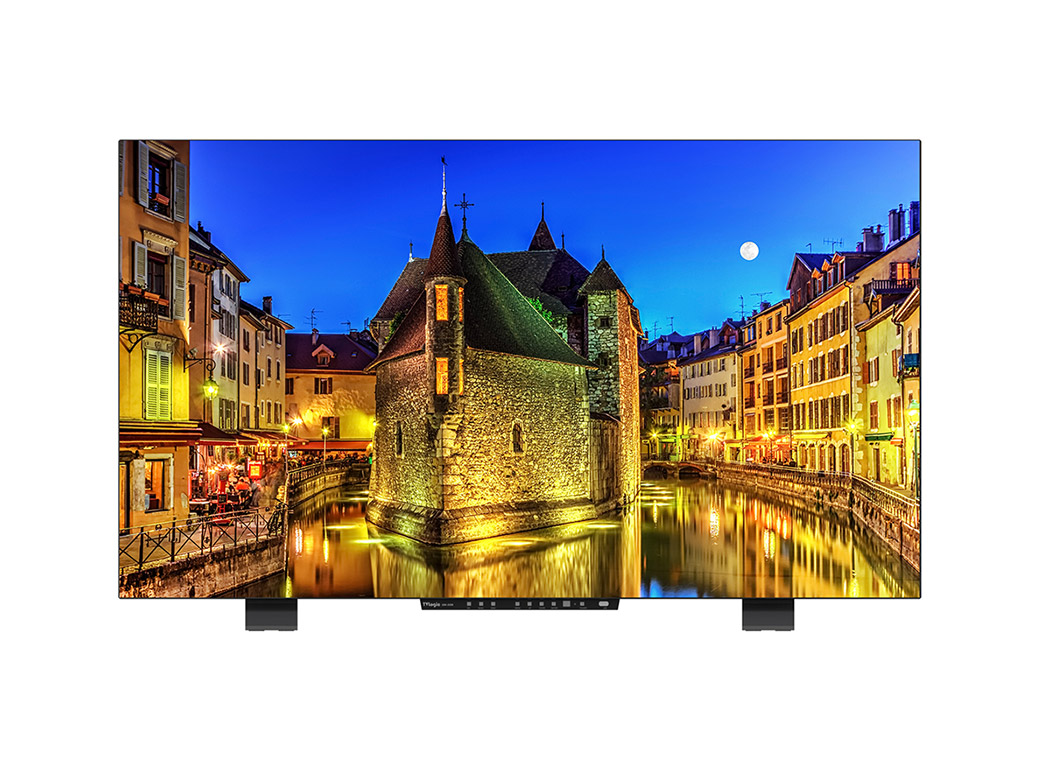

LEM-550R : HDR 모니터링용 55인치 UHD OLED 모니터

LEM-550R은 방송 및 Post 환경에서 활용할 수 있는 3840 × 2160 해상도의 QC급 55" HDR Monitor입니다. 최대 밝기 750 nit의 OLED Panel이 사용되어, SMPTE 2084PQ, Hybrid-Log Gamma (HLG)와 같은 HDR 기준들을 충족시키며, Rec.709, DCI, Rec.2020과 같은 다양한 Color Gammut도 지원합니다. 한 개, 두 개, 네 개의 연결 방식을 모두 활용할 수 있는 3G/6G/12G-SDI 입력단과 HDMI (ver.2.0) 단자를 장비하고 있습니다.
LEM-550R

LEM-550R

Choice:

LEM-550R

HDR Emulation

True HDR 모니터는 높은 동적 휘도 범위와 넓은 색 영역을 지원하는 특별한 디스플레이 패널을 탑재해야 하며, PQ 및 HLG에 대해 색보정 되어야 합니다. 예를 들어 LUM-310X (듀얼 레이어 LCD 시스템) 및 LUM-310R (로컬 디밍 백라이트 LCD 시스템)은 각각 최대 1,000nit 및 2,000nit의 명암비와 1,000,000 : 1의 명암비를 재현 할 수 있습니다. 두 제품 모두 DCI 색역의 99%를 커버합니다.
HDR EmulationHDR Emulation
0.1nit에서 400nit까지의 일반 휘도 범위의 디스플레이를 사용하는 다른 모니터 또는 가변 블랙 레벨 (0.1 ~ 1.5nit)의 최대 2000nit를 지원하는 고휘도 모니터는 HDR EOTF 및 관련 기능을 지원하더라도 TVLogic에서는 'HDR 에뮬레이션 모니터'로 정의됩니다. 아래 간단한 예시를 참고하여 주세요.

* True HDR Monitor : HDR 디스플레이 (~ 1000nit, 1M CR, DCI 색역) + HDR EOTF 및 기타 관련 기능 지원
* HDR Emulation Monitor : 일반 디스플레이 (~ 400nit, 1000 : 1 명암비, BT.709 색역) + HDR EOTF 및 기타 관련 기능 지원

또한 TVLogic 모니터에서 HDR 에뮬레이션 기능에는 아래 제어 매개 변수가 포함됩니다.

* Standard Color Mode (HLG, PQ, PQ2)
* Video Range
* Display Luminance *
* HDR EOTF (PQ, HLG) or Camera Logs** (coming soon)
* PQ EETF (On / Off)
* HLG System Gamma (Fixed 1.2 / Auto)
* Color Gamut (BT.709, DCI-P3, BT.2020 and Native mode)
* White Point (D65, D93, DCI)
* Gamut Warning
* Shadow Mode *** (LUM-318G only)

3G-SDI Level A/B

3G-SDI Level A/B 입력을 지원합니다

Anamorphic Desqueeze

아나몰픽 렌즈 및 화면비에 이상적으로 적합한 여러 형식 및 해상도를 지원합니다. 아나몰픽 촬영 시 모니터링중인 이미지는 실제 녹화되는 영상의 "비 압축" 미리보기입니다.
Anamorphic DesqueezeAnamorphic DesqueezeAnamorphic Desqueeze

ARRI Alexa Camera Metadata over SDI

카메라의 SDI 출력을 통해 전송된 ARRI ALEXA의 메타데이터를 화면에 표시하는 기능입니다.
ARRI Alex Metadata over SDIARRI Alex Metadata over SDI

Audio Level Meter Display

SDI나 HDMI 등의 단자를 통해 입력되는 영상신호와 함께 내재된(embedded) 음향신호의 레벨을 표시해 주는 기능입니다.
Audio Level Meter Display

Blue Only / Mono

Red와 Green 채널은 사용하지 않고 오로지 Blue 채널만으로 화면을 표시해 주는 기능입니다. 이 기능은 주로 방송용 모니터나 일부 고급형 TV에서만 제공하며 SMPTE Color Bar를 이용하여 화면의 색감(색조와 채도)을 조절하는데 사용됩니다. 예를 들어, Blue 채널만 표시되도록 한 후 원래의 Magenta와 Cyan이 동일한 밝기의 Blue가 되도록, 그리고 원래의 Gray와 Blue가 동일한 밝기의 Blue가 되도록 Color(혹은 Saturation)와 Tint(혹은 Hue)를 조절해 주면 됩니다.
blue only

Camera Lut.

아웃바운드 Log 신호에 LUT를 적용해주는 기능입니다. 모든 주요 카메라 제조사의 LUT가 포함되어 있습니다. (LOG-C, C-LOG, S-LOG 1,2,3 and RED Gamma 3,4)
Camera Lut.Camera Lut.

Custom 3D LUT Import

USB 플래시 메모리로 Davinci Resolve와 같은 NLE 소프트웨어에서 3D-LUT 파일을로드하고 모니터에 LUT를 표시 할 수 있습니다. 모니터에서 LUT를 동기화하면 프로덕션 환경에서 쉽게 변경할 수 있습니다.
Custom 3D LUT Import

Closed caption

Closed caption.
Closed caption

Focus Assist

카메라 이용 시 포커스가 맞은 이미지 윤곽을 색깔로 표시해 주는 기능으로 이미지의 어느 부분에 포커스가 맞고 안 맞았는지 쉽게 구분할 수 있도록 해 줍니다. 이 기능을 사용하면 특히 피사계 심도가 낮은 곳에서 촬영할 때 초점이 맞춰진 영역과 초점이 맞지 않은 영역을 쉽게 구별 할 수 있습니다.
Focus AssistFocus Assist

H/V Delay

영상신호에 실려 오는 Ancillary(ANC) data 부분을 관측하기 위한 기능으로 캡션신호, 음향신호, 소스 ID 등과 같은 신호를 화면이나 스피커를 통해 확인하면서 동시에 Blanking 신호를 관측할 수 있는 기능입니다.
H/V Delay

H/V Flip

이미지를 가로 또는 세로로 회전시킬 수 있어 카메라에 제품을 장착할 때 다양한 카메라 마운팅 옵션을 제공합니다.
H/V FlipH/V FlipH/V Flip

Key Lock

권한이 없는 사용자가 모니터 설정을 변경할 수 없도록 Knob 또는 버튼 컨트롤을 잠그는 기능입니다.
Key Lock

Luma(Y') Zone Check

모니터로 입력되는 입력 영상의 밝기 신호(Luma, Y’)를 분석하여 선택한 영역을 화면에 컬러로 표시해 주는 기능으로, 정확한 카메라 노출을 확인 할 수 있습니다.
Luma(Y') Zone CheckLuma(Y') Zone CheckLuma(Y') Zone Check

Marker

4:3, 16:9, 1.85:1, 2.35:1 등 다양한 종류의 화면비율을 화면에 표시해 주는 기능으로 다양한 타입 (Safety Area, Marker Mat, Custom)의 Marker를 디스플레이 할 수 있어 다양한 촬영 조건에서 유용하게 사용될 수 있습니다.
Marker

Max Brightness On/Off

야외 촬영 시 휘도 레벨을 최대로 올려서 선명하고 밝은 화질을 구현하게 해줍니다.
Max Brightness On/OffMax Brightness On/Off

PBP(Picture by Picture)

모니터의 화면을 좌우로 2개로 나눈 후 서로 다른 소스로부터 입력된 영상을 나란히 표시해 주는 기능입니다.
PBP(Picture by Picture)PBP(Picture by Picture)PBP(Picture by Picture)

Range Error

모니터로 입력되는 영상 신호에서 밝기 정보(Y’, Luma)와 색도 정보(C’, Chroma)를 분석한 뒤, 사용자가 설정한 최소치와 최대치를 벗어나는 신호가 들어올 경우 그 신호가 들어간 화소(pixel) 를 깜박거리게 해줍니다. 사용자가 원하지 않는 레벨 신호가 들어오는 것을 실시간으로 알려 줌으로써 연출하고자 하는 장면에 맞는 정확한 노출을 설정하는데 도움을 줍니다.
Range ErrorRange Error

Sleep Mode

입력 신호가 없을 때 모니터의 전력 소비를 최소화하기 위해 백라이트 레벨을 최소로 낮추는 기능입니다.

Split Zoom

지정된 영역을 순차적으로 확대하는 기능입니다.
Split ZoomSplit Zoom

Time Code Display

화면에 Timecode 정보를 표시해줍니다.
Time Code Display

UMD

Ancillary(ANC) data의 소스 ID나 Tally 신호 등 사용자가 원하는 문자를 화면 하단에 출력하는 기능입니다. (ANC data란 SDI 신호에 임베디드된 영상신호 이외의 모든 신호를 뜻하는 것으로 음향신호와 각종 메타데이타들이 포함됩니다.)
UMD

User Aspect

화면에서 입력 영상 신호의 폭 및/또는 높이를 조정하여 디스플레이 화면비를 변경하는 사용자 정의 가능 기능입니다.
User AspectUser AspectUser Aspect

Various Scan Modes

원본 영상을 있는 그대로 화면에 표시해 줄 것인지 아니면 약간 줌인(zoom-in)하여 Overscan시키거나 줌아웃(zoom-out)하여 underscan시킬 것인지 등의 여부를 선택하는 기능입니다. 이미지의 크기를 조절하는 기능입니다.
Various Scan ModesVarious Scan ModesVarious Scan Modes

Waveform/Vector Scope

Waveform은 입력되는 영상의 밝기 신호 성분(Y’)과 색차 신호 성분(Cb/Cr)을 각각의 파형으로 출력합니다.
Vector Scope는 입력되는 영상의 색상 성분(‘B-Y’, ‘R-Y’)을 X-Y축 그래프에 표시합니다.
Waveform/VectorWaveform/Vector

Zoom

입력된 신호를 0%~ 90% 확대해주는 기능입니다.
ZoomZoom
Display Spec.

 Size  54.6"
 Resolution  3840 X 2160 (16 : 9)
 Pixel Pitch  0.315mm
 Color Depth  1.07B
 Viewing Angle  179°(H) / 179°(V)
 Luminance  HDR 750cd/m2
 Contrast Ratio  HDR140,000 : 1
 Display Area  1209.6(H) × 680.4(V) mm
Input
 4 X BNC  12G-SDI A/B Channel Input, 3G-SDI C/D Channel Input
 1 X HDMI  HDMI Input
Output
 1 X BNC  12G/3G/HD/SD SDI Output
Input Signal
 3G SDI  2.970Gbps
 HD SDI  1.485Gbps
 SD SDI  270Mbps
 HDMI  1080p (23.98/24/25/30/50/59.94/60)/1080i(50/59.94/ 60)/720p(50/60) 480i(60)/480p(60)/576i(50)/576p(50) 640x480/720x400/800x600/1024x768/1280x768/ 1280x1024/1366x768
 DVI Analog  640x480/720x400/800x600/1024x768/1280x768/ 1280x1024/1366x768
SDI Input Signal Formats
 SMPTE 425M-A/B  1080p (60/59.94/50/30/29.97/25/24/23.98/30sF/ 29.97sF/25sF/24sF/23.98sF) / 1080i (60/59.94/50)
 SMPTE 372  X
 SMPTE 296  720p (60/59.94/50)
 SMPTE 274  1080i (60 / 59.94 / 50) 1080p (30/29.97/25/24/24sF/23.98/23.98sF)
 SMPTE 260  X
 SMPTE 125  X
 SMPTE ST2082 10 Mode1  3840×2160 60p/59.94p/50p (12G-SDI x 1Ch)
 SMPTE ST2081 10 Mode1  3840×2160 30p/29.97p/25p/24p**/23.97p** (6G-SDI x 1Ch)
 ST425-5  3840×2160 60p/59.94p/50p (3G-SDI x 4Ch)
 ST274  3840×2160 30p/29.97p/25p/24p**/23.98p** (HD-SDI x 4Ch)***
 ITU-R BT.656  X
 2K Format  X
Audio
 Audio In  Embedded Audio
 Audio Out  Analog Stereo (Phone Jack)
FPGA Functions
,  Audio Level Meter Display,  H/V Delay,  Time Code Display
Closed Caption
Calibration
, 3D LUT & Adjustable Gamma
Other Functions
 Reference Sync input   EXT_Sync in
 REMOTE   GPI (RJ45)
 REMOTE   TVLogic’s specification
 USB   Firmware update by USB memory stick
 Ethernet   Ethernet Control support
Options
  Carrying Case,

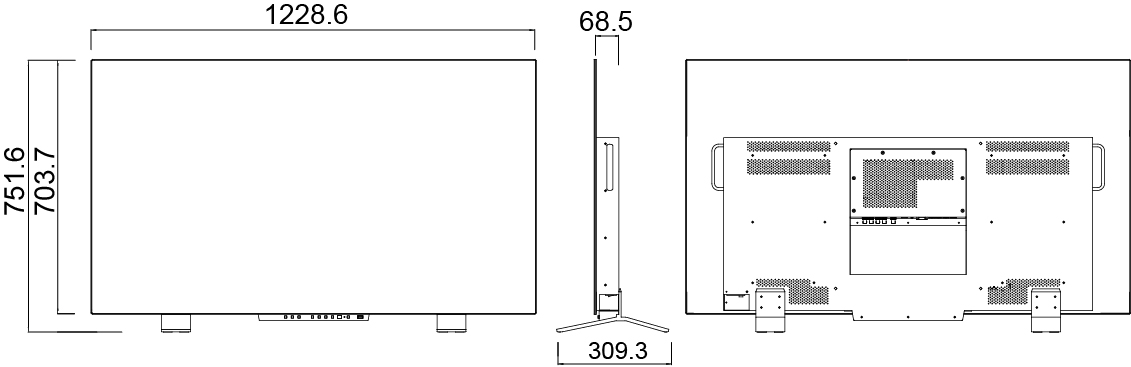

Dimensions


Basic Accessory

AC Power Cord

Optional Accessory

CC-55
